CFI rim seal brandbeveiliging voor floating roof tanks

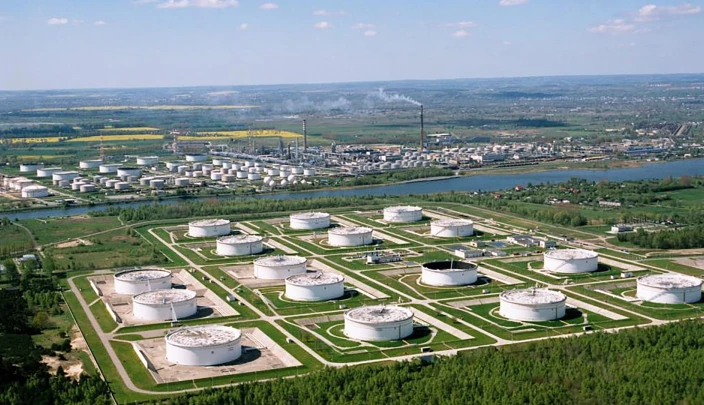

Opslagtanks met een drijvend dak zijn uitgerust met een speciaal afdichtingssysteem (rim seal) dat ervoor zorgt dat het dak op en neer kan bewegen zonder dat er product uit de tank verdampt. In dit gedeelte van de tank kan gemakkelijk brand ontstaan als gevolg van blikseminslag of vonkvorming door frictie of statische elektriciteit. Een brand in het rim seal gebied is niet eenvoudig waarneembaar omdat dit gebied zich achter de tankrand bevindt. Pas wanneer de brand een gevaarlijke omvang heeft bereikt is deze buiten de tank waarneembaar.
Speciaal voor dit bijzondere brandrisico hebben onze tankbeveiligingsspecialisten het beste blusgassysteem voor rim seal branden ontwikkeld. Het CFI rim seal systeem combineert snelle automatische detectie met onmiddellijke blussing waardoor elke beginnende rim seal brand binnen enkele seconden is geblust.
EXPERTISE
SPECIAAL ONTWIKKELD VOOR FLOATING ROOF TANKS
- Ontwikkeld in samenwerking met toonaangevende oliemaatschappijen;
- Meer dan 4500 tanks wereldwijd voorzien;
- 50 jaar ervaring.
HOE WERKT HET CFI RIM SEAL SYSTEEM?
De temperatuurgevoelige nozzles worden geïnstalleerd in het gebied direct boven de rim seal. Zodra de brand gedetecteerd is door het glasbulb element in de nozzle komt het vloeibare CF3I gas vrij in het brandgebied. De brand is geblust in 5 seconden en het systeem zendt een alarm naar de brandweer.
VOORDELEN
Wat maakt deze oplossing uniek?
- Goedgekeurd door VdS, toonaangevend onafhankelijk testinstituut voor brandbeveiliging;
- Reactietijd binnen enkele seconden door gecombineerde detectie en blussing;
- Eenvoudig te installeren, zelfs op tanks die in bedrijf zijn;
- Werkt in klimaatomstandigheden van -20° tot + 60°C;
- 30 jaar levensduur.
TOEPASSINGSGEBIED
WAAR KAN HET SYSTEEM WORDEN TOEGEPAST?
- Extreme weersomstandigheden;
- Geschikt voor installatie in Zone 0, gebied met explosiegevaar;
- Opslagtanks met intern of open drijvend dak, met verschillende rim seal configuraties;
- Alle producten en brandstoffen, inclusief geraffineerd product, alcoholen en condensaat.
MODULAIR SYSTEEM
Het CFI rim seal systeem is een modulaire oplossing die uit 4 hoofdcomponenten bestaat: de nozzle met detectie, de CFI tank, het CF3I gas en het optionele brandalarmsysteem.
component 1
NOZZLE MET DETECTIE
De speciale nozzle combineert snelle detectie en activering. De nozzles worden met een tussenafstand van twee meter boven de rim seal geïnstalleerd en verbonden door prefab pijpstukken. Eén sectie van het systeem beveiligt max. 40 meter tankomtrek. De nozzles bieden 24/7 actieve brandbeveiliging.
component 2
CFI OPSLAGTANK

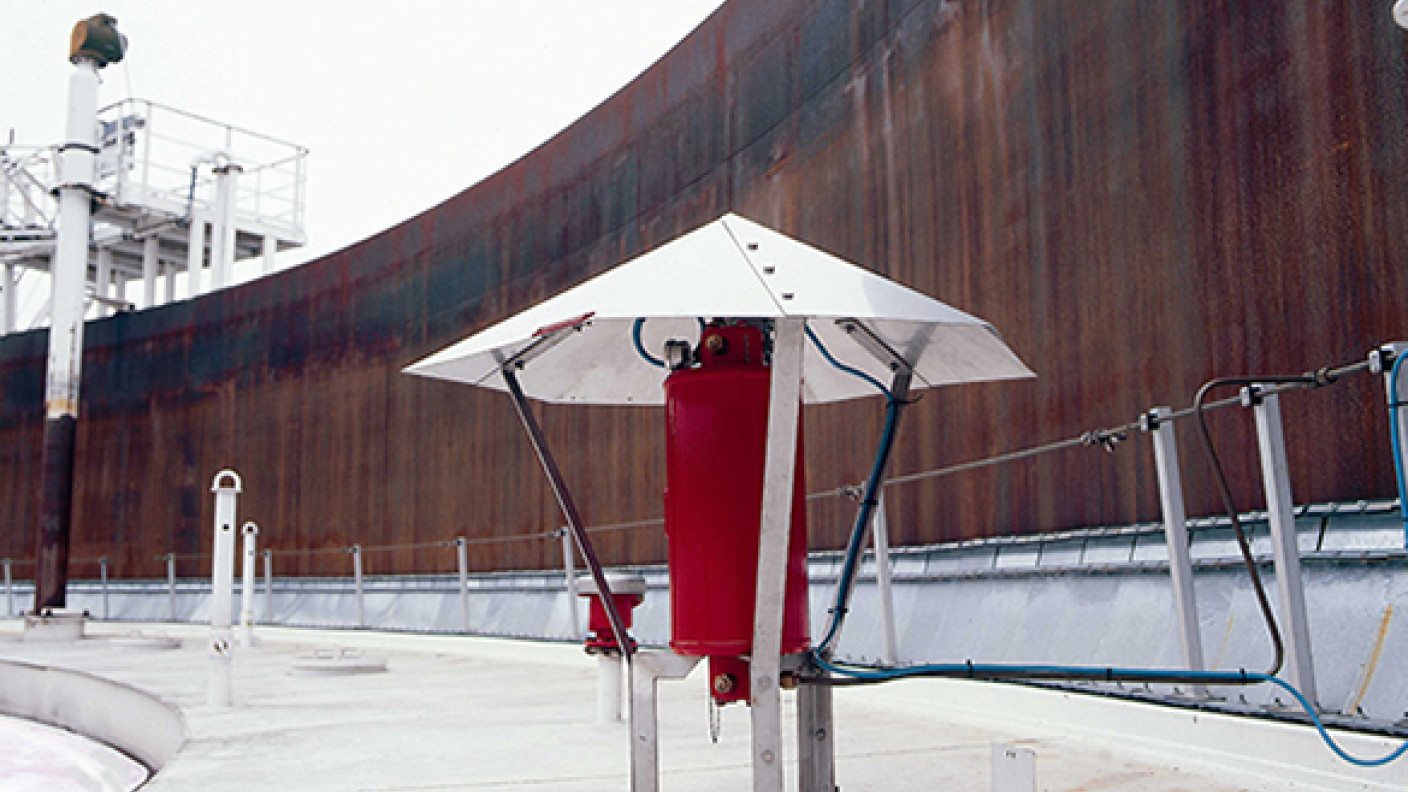

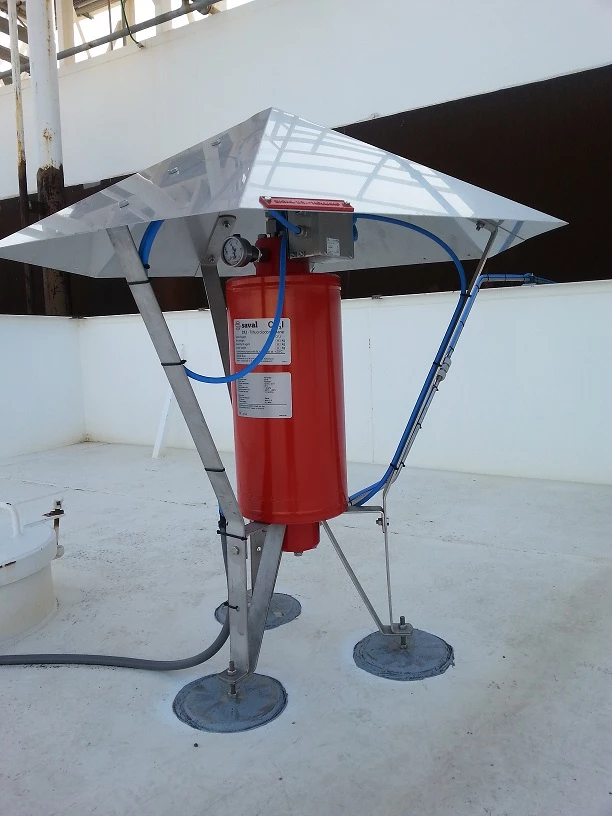

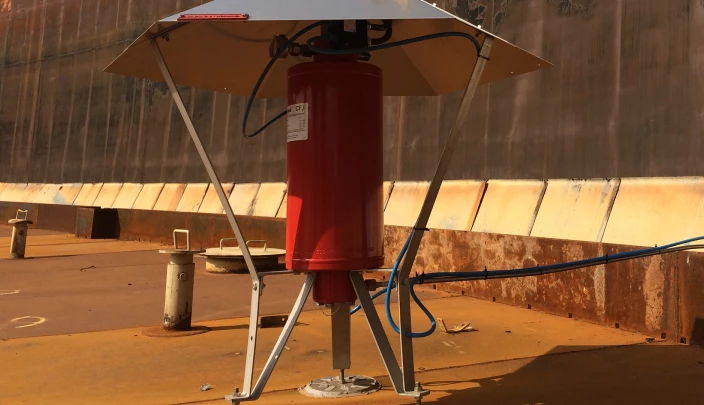

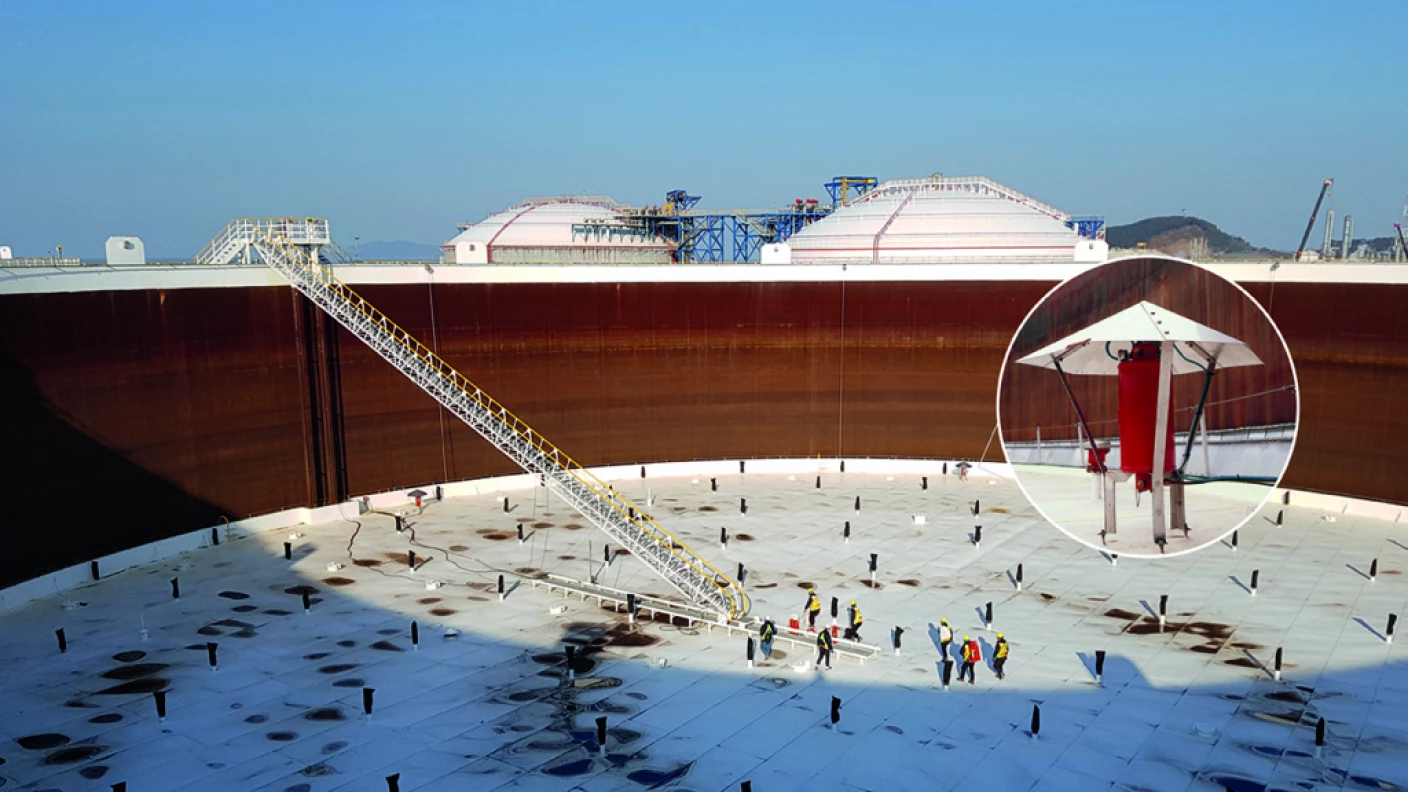

Het CF3I blusgas wordt opgeslagen in een CFI opslagtank dat op het tank dak om de 40 meter wordt geplaatst. De CFI opslagtank heeft een vlotter- en drukschakelaar waarmee het systeem continu bewaakt wordt. Bij een blussing worden beide schakelaars gelijktijdig geactiveerd en een alarm gegenereerd.
component 3
CF3I GAS
CF3I gas (Trifluoroiodomethane) is een synthetisch blusgas dat de verbrandingsreactie stopt door een negatief katalytisch proces. De gasmoleculen breken binnen één dag af door Uv-straling en hebben dus geen invloed op het broeikaseffect. Het voldoet aan meerdere normen o.a. ISO14520-2 en NFPA2001.
component 4
BRANDMELDSYSTEEM
Systeemmeldingen kunnen verwerkt worden met het SK3000-brandmeldsysteem. De unieke grafische interface van dit systeem geeft een duidelijk overzicht van de status. Het SK3000 systeem biedt een uitgebreide reeks van software interfaces met andere brandmeld- en procesautomatiseringssystemen.
TOTAL COST OF OWNERSHIP
Met zijn doordachte ontwerp, kwalitatieve materialen en lange houdbaarheid van het blusgas kent het CFI rim seal systeem zeer lage onderhouds- en reparatiekosten. De total cost of ownership is zeer laag, zeker in vergelijking met traditionele blusschuimsystemen met of zonder pneumatische detectie.
CERTIFICERING
Lees meer over VdS testinstituut
BEWEZEN BETROUWBAARHEID
Het CFI rim seal systeem is het enige rim seal brandbeveiligingssysteem met een volledige certificering door VdS. Deze certificering is het resultaat van vele jaren uitgebreid onderzoek, ontwikkeling en meer dan 40 zware brandproeven, waarbij de zwaarste klimatologische omstandigheden zijn nagebootst.
Online
Live streaming productdemonstratie
Nieuwe tijden vragen om een nieuwe aanpak. We streamen onze productdemonstraties live online. We vertellen je precies wat het CFI systeem inhoudt, laten zien wat het precies doet en beantwoorden je vragen. Het is een interactieve demonstratie voor jou en je collega's die interesse hebben in dit systeem.
